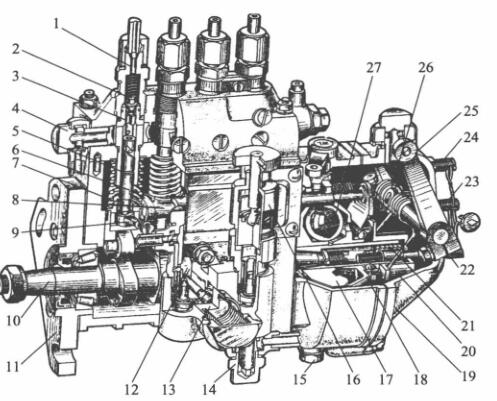

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-油田进气软管插头; 2-油多阀; 3-油多阀块; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵大弹黄片; 8-油门连接杆;  9-调试臂; 10-气缸轴; 11-一定接盘; 12-石油管道管道泵反力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手液压油泵;  17-推动盘; 18-从动盘; 19-外壳; 20-滑套; 21-校核大弹黄片; 22-续航里程优化螺丝; 23-怠速行程开关螺丝; 24-高速公路行程开关螺丝; 25-调压手柄; 26-调压大弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总体的注意性能是提高喷油开端一直的精准性，面对多缸柴油车机来说 ，更加提高各缸喷油一直的不一样性。起提高能力的皮肤部位是压轮下端到整改垫件上正等轴测图的地址H。当喷真空泵气缸轴伞齿与曲轴伞齿相应地址特定时，H越大，齿轮泵开起进油孔的一直早一些，喷油开端一直也早一些。反过来说，H越小，喷油开端一直越延迟时间。为此要会根据制定和测试定下比较适合的压轮体运转地址H，以提高喷油开端一直的精准性。

1-轴承轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-精确定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  针对多缸机，各分泵的H值应问题。设定垫板在喷真空泵生产时均已调好，无法随处互相交换。垫板是用耐腐蚀物料制造而成齐头并进行热加工处理以提高自己坚硬程度，从而适用中不可磨花。如过久间隔适用后磨花较多，可换面适用。

  喷真空泵泵体分左右两俩个分，喷真空泵上体用以配置齿轮泵泵偶件及油多阀偶件，阴道用以配置气缸轴、滚轴体和输真空泵等。泵体前侧中部地区打有检视窗孔，便检验和变动喷用油量。下方有检视齿轮油面的检视孔。喷真空泵上体有好几条油道，与各齿轮泵泵套筒里边的环型油槽相联。环型油槽则与齿轮泵泵套筒上的进、回油孔相联。由输真空泵供来的高压低压油采用进软管插头插头迈入油道中。油道中的静音车压强由装在回软管插头插头内的回油阀操控，一请求始终保持在5～10kPa领域内。液压机过低，在齿轮泵泵下降时，静音车不会更快采用进油孔迈入齿轮泵泵顶部油腔。当用油量不能而使液压机变高时，多此一举的静音车会顶开回油阀流到静音车细滤器中。
